【行业干货】天然气(LNG)工艺流程

来源:本站 最后更新:2018-06-28 19:13:18 作者:佚名 浏览:2486次

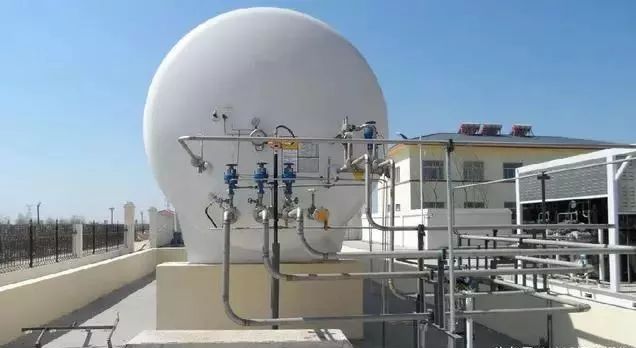

首先储备站一共分为六个区,这六个区分别是;卸车区,储罐区,气化区,调压计量区,辅助区,控制室。

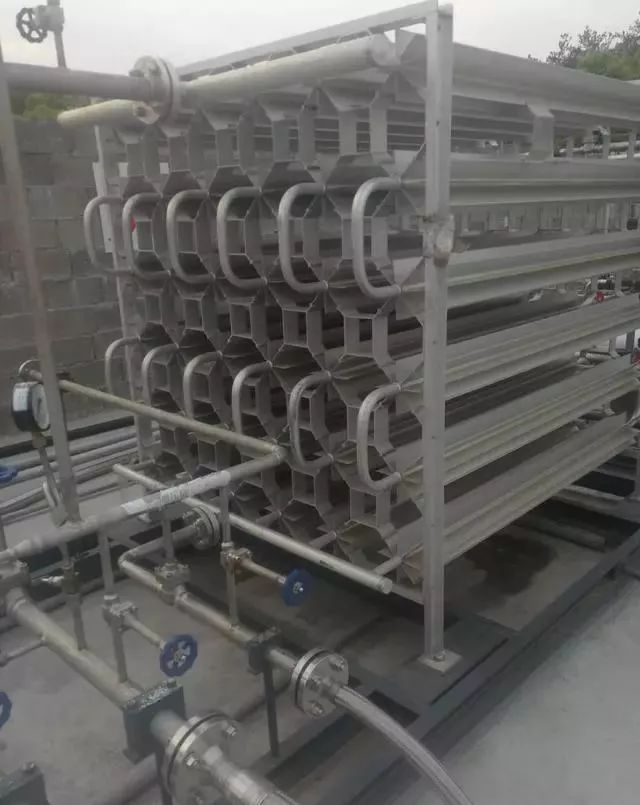

每个区域功能不同,各自都有自己的作用。一般来说,槽车运来的LNG天然气,停放在卸车台,通过软管链接卸车气化器,经卸车气化器增压,使槽车罐压力与储罐压力形成压差,一般槽车罐压大于储罐0.2mpa。这时,打开槽车下进液与储罐的上进液阀门,这时,槽车罐内LNG就会通过管道流到储罐内。

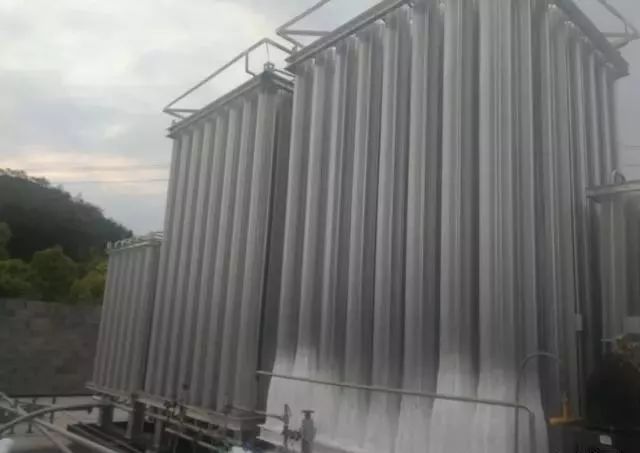

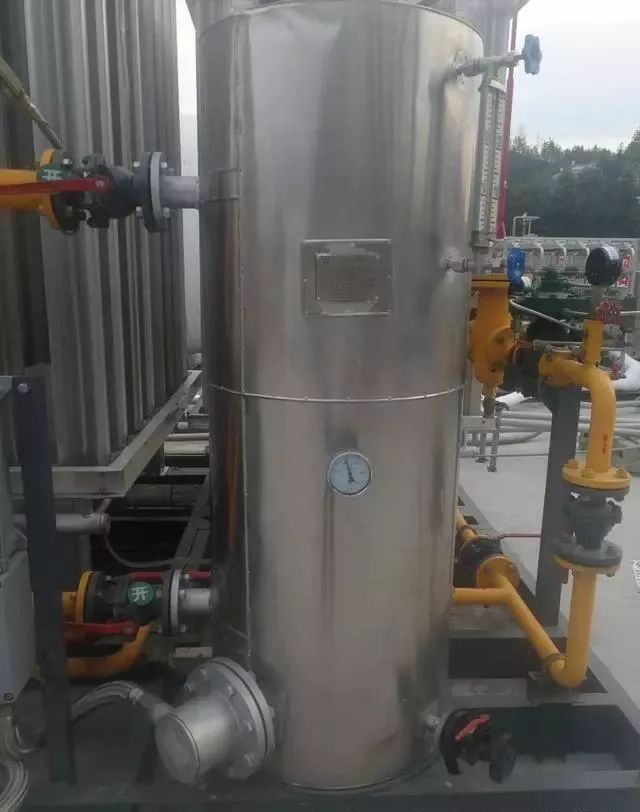

气化生产时,储罐内少量LNG进入到储罐自增压气化器中,储罐气化器吸热相变后,气态天然气会通过bog管道返回储罐,使得储罐内部压力增加,从而使得储罐内部压力与输送管道形成压力差,在压力差的作用下,储罐内LNG经过管道进入到空温式或者水浴式气化器吸热发生相变。

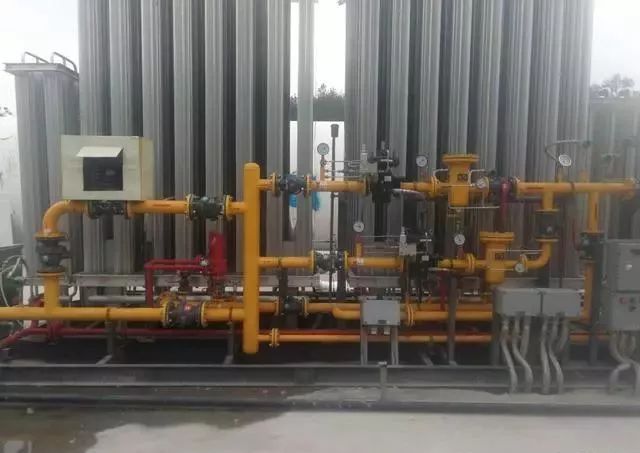

最后,以气态的形式经过调压区调压,计量区统计,加臭区加臭后,进入城市燃气管网,或者进入工业用户的燃烧端。

总结了一下天然气场站运营人员的建设管控要点;

  1. 要定期对LNG储备站设备进行维护保养

  2. 要定期巡检,发现隐患

  3. 要实施交接班,保证工作内容的传递

  4. 要实时监控运行数据

  5. 要加臭后进入城市管网

  6. LNG槽车进入生产区要加装灭火罩

  7. 不准使用未检定或检定不合格的特种设备

  8. 不准无关人员随意进入站区

  9. 不准在雷雨等恶劣天气下实施卸气作业

  10. 不准储罐内LNG液位超过最高或最低限值

  11. 不准LNG储罐超压超温运行

  12. 不准对异常数据报警信息漠视不理



(来源:GOLNG)
